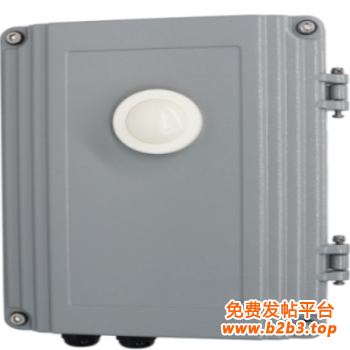

耘农智慧自主研发生产的XF-CQ18洞内色温检测器，采用高精度芯片，数据精度高，稳定性好。XF-CQ18洞内色温检测器具有通讯、报警和显示功能，安装简单，维护简便，能够实时给出隧道内真实色温值，为照明控制自动化提供依据。

二、产品特点

（1）实时检测

（2）反应灵敏

（3）维护简便

（4）显示清晰

三、外形尺寸

四、安装说明

洞内照度检测器为一体化设计，安装时应安装在隧道行车方向的右侧，高度不低于3米，距隧道洞口边缘两倍隧道净高的隧道内墙壁上（如下图所示）。

五、技术参数

检测范围 1500-25000K

测量角度 垂直≥20°水平≥20°

测量精度 ±5%

环境温度 -40-65℃

环境湿度 0-100%RH（无冷凝）

通讯接口 1路4-20mA，1路RS485，1路继电器报警输出

供电电压 220V±15%VAC  50HZ

防护等级 IP66

整机重量 2.5kg

外形尺寸 251 x190.5 x94mm

六、修改报警值

（1）正常工作状态下，数码管数据实时显示。

（2）正常工作状态下，按动一下键，查看报警值高限，按键可切换查看报警值低限，查看报警值低限后再按动键可切换正常工作状态。

（3）查看报警值时，按动键进入报警值设置：

·共5位数码管，从左到右依次为1、2、3、4、5，每次进入报警值设置都会从第5位开始闪烁；

·按动键可修改闪烁位数值，数值0-9循环；

·按动键，可切换闪烁位，第1位闪烁时按动键会保存报警值并返回正常工作状态。

注意：设置报警值时，3秒无操作会返回正常工作状态，设置值不保存。

4-20mA转换对照表

电流与色温对照表如图所示：
