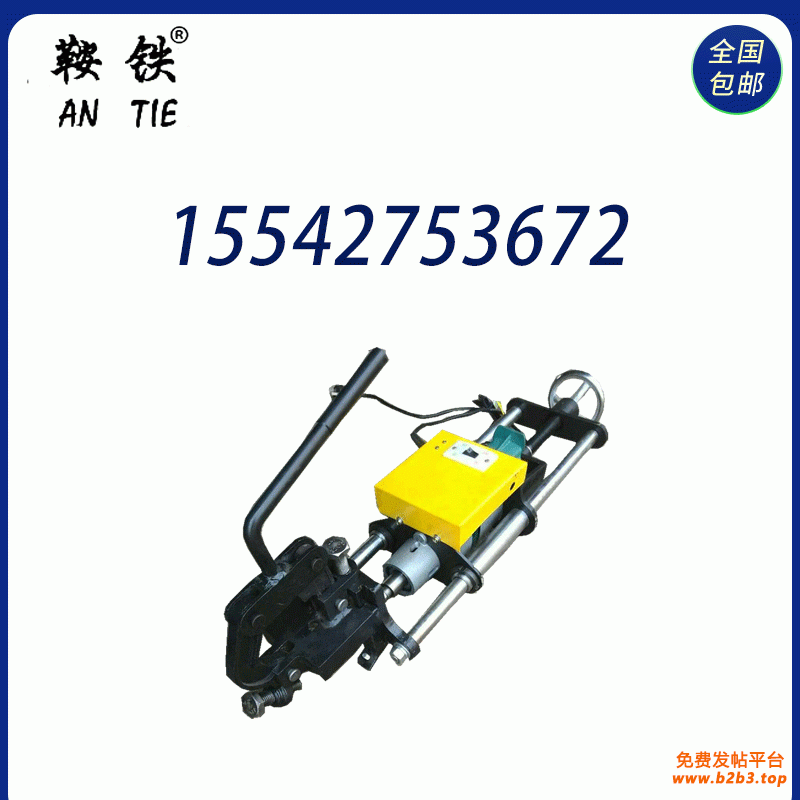

鞍铁ZG-13型钢轨打孔机高铁养路设备技术干货
ZG-13型钢轨打孔机适用于75kg/m以下各种轨型钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是工务部门维修作业工具。
RD07钢轨钻机适用各种铁路钢轨的钻孔作业。 起動容易，汽油机油门与进给手柄联动，无需单独控制油门。 装夹定位快速精准。 空心钻头使钻孔过程快捷。 重量仅18kg，携带轻便省力。
技术参数：
1、发动机型号：STIHL BT121
2、汽缸排量：49cm3;
3、钻头转速：167rpm
4、额定功率：1.2KW
5、钻孔直径：4-38mm
6、钻孔时间：30秒(普通60轨)
7、整机重量：18Kg
8、外形尺寸：460*320*440mm
附 件：适用于各种钢轨规格的定位板系统钻孔定中器
操作规程
1、作业前检查ZQ-51内燃螺栓钻取机运转是否正常，钻头是否夹紧，清理钻头内残留的切屑。冷却系统是否 正常。
2、切记不要触摸ZQ-51内燃螺栓钻取机的汽油机排气管及缸体部分以免烫伤。
3、给ZQ-51内燃螺栓钻取机加油时必须停止机器运转待冷却后进行，远离火源，严禁吸烟。
4、两冲程汽油机必须使用汽油和机油的混合油按比例调整好，禁止用纯汽油当作燃料
5、ZQ-51内燃螺栓钻取机的内燃机启动后和停机前必须空载低速运行3～5分钟，严禁空载大油门高速运转与高速运转中突然停车。
冷却装置的操作
1、钻头所用的切削液是机床乳化皂液。
2、切削液桶的上部备有密封加压装置，用加压手柄进行加压。
3、使用前先拉动减压阀，检查其作用可靠，确保使用的安全。
4、使用时要打开和关闭截止阀，用截止阀调节供液量。
5、 汽油与机油的混合比按25：1的体积比，使用专用壶配兑，在混合的过程中要摇匀，严禁不按要求随意配兑， 在户外通风处进行。
6、 经常清理油箱，加油前清理油箱盖里的过滤网及周围的灰尘，防止灰尘堵塞油管。
内燃机操作规程
1、打开油阀。冷启动时将风门扳至“关”的位置，热启动时将风门扳至“开” 的位置。
2、 确认ZQ-51内燃螺栓钻取机已经夹紧在钢轨上，拉启动把手，拉绳时控制其长度，慢慢地让其缩回到机器护罩，保证启动绳重新卷紧。
3， 启动后将阻风门旋离“关”的位置，油门关至很小，机器怠速运转。钻杆不会转动，如果钻杆转动，说明怠速过高，应以调整。
轨型定位板的使用
1、根据钢轨钻孔的轨型安装合适的定位板。定位板的相应位置打上了规格字号，只要将相应字号头朝上靠近钢轨一侧就是正确的。
2、中心销定位，将两用定位板转到一定位置，然后拧紧上下两个螺钉即可使用。
1、电机型号： JIZ-SD05-13A
电 压： 220V
频 率： 50Hz
功 率： 0.42kw
2、钻孔直径： Φ13
3、钻孔时间： 50s
4、主轴转速： 550r/min
5、整机质量： 16kg
6、外形尺寸： 650x200x280
特点
1.ZG-1X13电务钢轨钻孔机采用220V，1.0kW电动机。
2.ZG-1X13电务钢轨钻孔机采用直尺减速齿轮的传动方法，与通用钻头限度的发挥切削功率。转速快.效率高，噪音低。
3.ZG-1X13电务钢轨钻孔机设计先进，结构合理，维修方便，易保养，体积小，重量轻。
4.ZG-1X13电务钢轨钻孔机卡轨部分采用两套四连杆装卡机构，装卸灵活，卡紧牢固可靠，工作平稳。
5.ZG-1X13电务钢轨钻孔机采用仿型块定位，对各种型号钢轨可更换相对应的仿型定位块(定位块本机附件)，因此定位准确。
操作规程
1.使用前：
1.1先检查ZG-1X13电务钢轨钻孔机的电动机的电源线是否有破皮漏电现象。接通电动机电源，空载半分钟观察运转是否正常。
1.2ZG-1X13电务钢轨钻孔机的变速箱是否缺少润滑油。
1.3选与所钻轨型相同的定位块，安装在钻孔机卡具上相对部位。
1.4把进给手柄顺时针转动，先将主轴退止后面，再将磨好的钻头装入钻卡头上锁紧。
2.作业中
2.1把卡具搭放在轨顶面上，调好顶丝的适当长度，下压卡具压把进行锁紧。如锁紧强度不够，顺时针转动顶丝搬把，直到锁紧。
2.2ZG-1X13电务钢轨钻孔机接通电动机电源，空转30秒，电动机平稳运行无异常时逆时针旋转手柄。当钻头进入车削状态时，注水冷却。以防钻头烧兰。
2.3ZG-1X13电务钢轨钻孔机钻通后，停止注水，快速顺时针转动手柄，把主轴退止后面，关闭电动机。上提卡具压把，整机离轨，完成作业。
