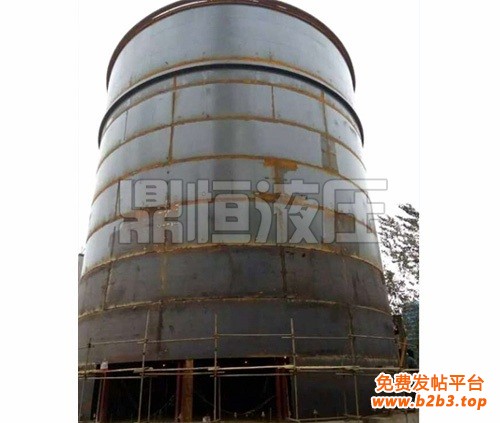

液压提升支架总成产品为成套液压提升设备。主要用于各种大型储罐、气柜、电厂脱硫塔、火电厂烟囱钢内筒等钢结构的倒装提升安装。其中主要组成部分液压千斤顶为本厂技术。
液压提升装置限位措施与基本设计[一]、液压提升装置限位措施
(一）、横向限位措施。横向限位措施表现为三种形式：
(1)利用原旧桥中间的两条防撞护栏，安装限位架。限位架巧妙地利用了自身结构，既撑又拉，其上通过焊接固定的轴承还可以沿竖向轨道滚动，以适应梁体升高的需要。对限位架进行计算分析，确定其能抵抗顶升过程中横坡、不平衡顶升高度、台风侵袭等不利因素的影响。
(2)在截柱顶升时，由于立柱被截断，液压提升设备顶升施工其危险。因此在各个钢抱箍的面板上预留4个直径为112mm的限位孔，将4条直径为102mm，壁厚10mm的无缝钢管分别插入每对钢抱箍的4对限位孔，从而在顶升时起到纵向和横向的限位作用。
(3)在边墩处，由于梁端在横向缺乏约束，易发生横向偏位，因此需要在盖梁上植筋，制作强制限位墩，钢筋混凝土结构，从而起到横向限位的作用。
(二）、纵向限位措施。引桥顶升过程中，由于梁体存在纵坡，并且纵坡在发生变化，上部梁体会发生纵桥向位移，为了限制这一位移，需在伸缩缝处和解联处设置纵向限位装置。纵向限位装置可通过在桥面伸缩缝处和解联处植筋，固定预埋钢板，焊接32#双拼I字钢和限位轴承来实现。
对于顶升过程中因弦差大引起顶升后线形不够平顺的墩位，会产生大的次应力。为了防止这些部位的梁体因次应力而产生裂缝，宜先行解联。解联的方法为：
(1)测量定位，标示出墩顶梁体需凿除的宽度。
(2)在盖梁侧面安装钢牛腿和千斤顶。
(3)将梁微微顶起3mm~5mm，取出支座，并在盖梁上垫好临时钢支撑，落梁。
(4)沿测量放样线，将梁体切割开来，并将切割出来的砼块凿除掉。此时，梁体即分为两联。顶升施工完成后，应按照设计要求恢复解联处的墩顶连续段。
[二]、液压提升设备基本设计
国内对钢筋混凝土烟囱施工技术主要有液压滑模、电动升模、滑框倒模3种施工工艺。对这两种工艺有了深刻认识，并进行认真总结；通过对比和分析发现造成两种工艺技术性能差异的主要原因在于：
1)体系结构支承方式不同，滑模支承在己埋入混凝土中的支承杆上，而升模结构支承在己凝固混凝土上，两者对混凝土强度有要求，但前者要求低，后者要求混凝土强度高，因而决定了施工的可靠性强度和施工速度快慢。
2)液压顶升装置在提升过程中模板与混凝土是否接触：滑模工艺中内外模与混凝土夹持，在提升过程中，存在摩擦力，且混凝土处在初凝状态，所以混凝土易被拉裂，施工质量难以保证；而升模工艺在提升过程中，模板与混凝土是脱离的，故混凝土凝固成型不受任何影响，混凝土施工质量好。
3)提升机构的不同：滑模工艺中采用液压油泵和千斤顶，操作简便、故障率低；升模工艺中采用丝杆传动，施工环境差、故障率高、劳动强度大。
述两种施工技术各有千秋，均有不足，因此有必要对两种施工工艺改进，在充分吸收两者优点的基础上，开发一种烟囱施工新工艺—液压提升翻模施工技术。
1、基本设计思想
1)为确保混凝土质量，工艺体系提升结构与模板相脱离，提升结构采用一次提升到位，一次性浇注混凝土，混凝土在静态下凝固并进行养护，待强度增长到脱模时，再脱开模板并进入第三个循环施工。
2)为了便于绑扎钢筋，模板支模和拆除，在筒壁内外设立内外操作架。
3)支承方式：采用滑模工艺中以支承杆为着力点来支承整个工艺体系结构，但该工艺中采用φ48X3.5mmQ235钢管作为支承杆，提升时混凝土强度比滑模施工出模强度高，因此支承杆承载能力比滑模施工要高数倍，此外，由于提升结构与模板系统相脱离，不存在摩擦力，因此液压顶升机械提升荷载减小，故工艺体系施工可以得到充分保证，比滑模工艺提高。
4)提升机构：采用大吨位千斤顶和油泵，工作可靠，操作方便。
5)模板系统：采用三层模板通过对拉螺栓和围圈自成单独体系，提升时模板系统与提升结构部分相脱离固定不动。
6)在烟囱内操作架下部设砌砖平台，使内衬结构与筒壁同步施工，可缩短烟囱施工总工期。
7)利用操作平台上小把杆和外操作架，可同步安装烟囱爬梯和信号平台。
