【名称及型号】
ZMK127矿用风门控制用电控装置，所有部件均有安标证及防爆证书。

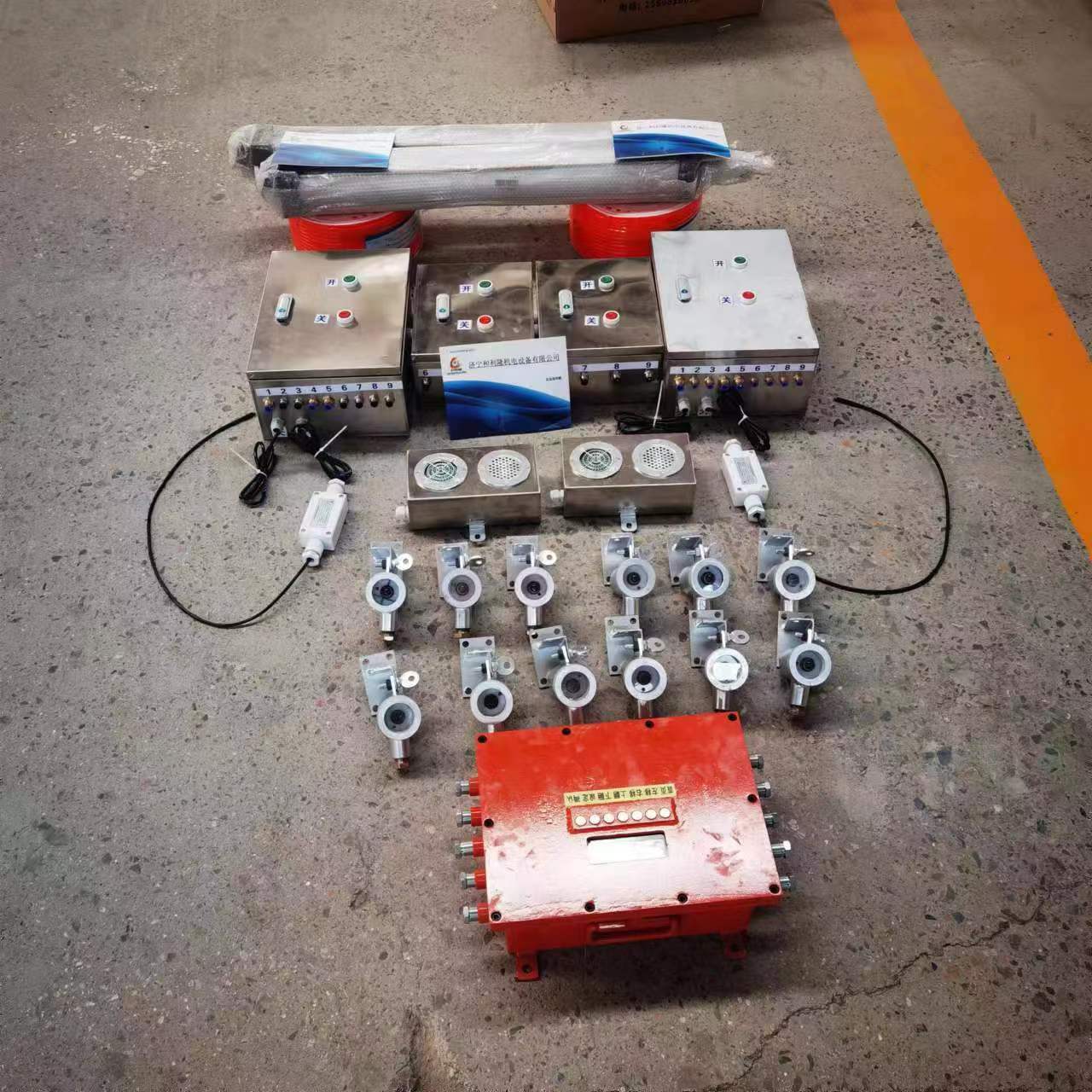

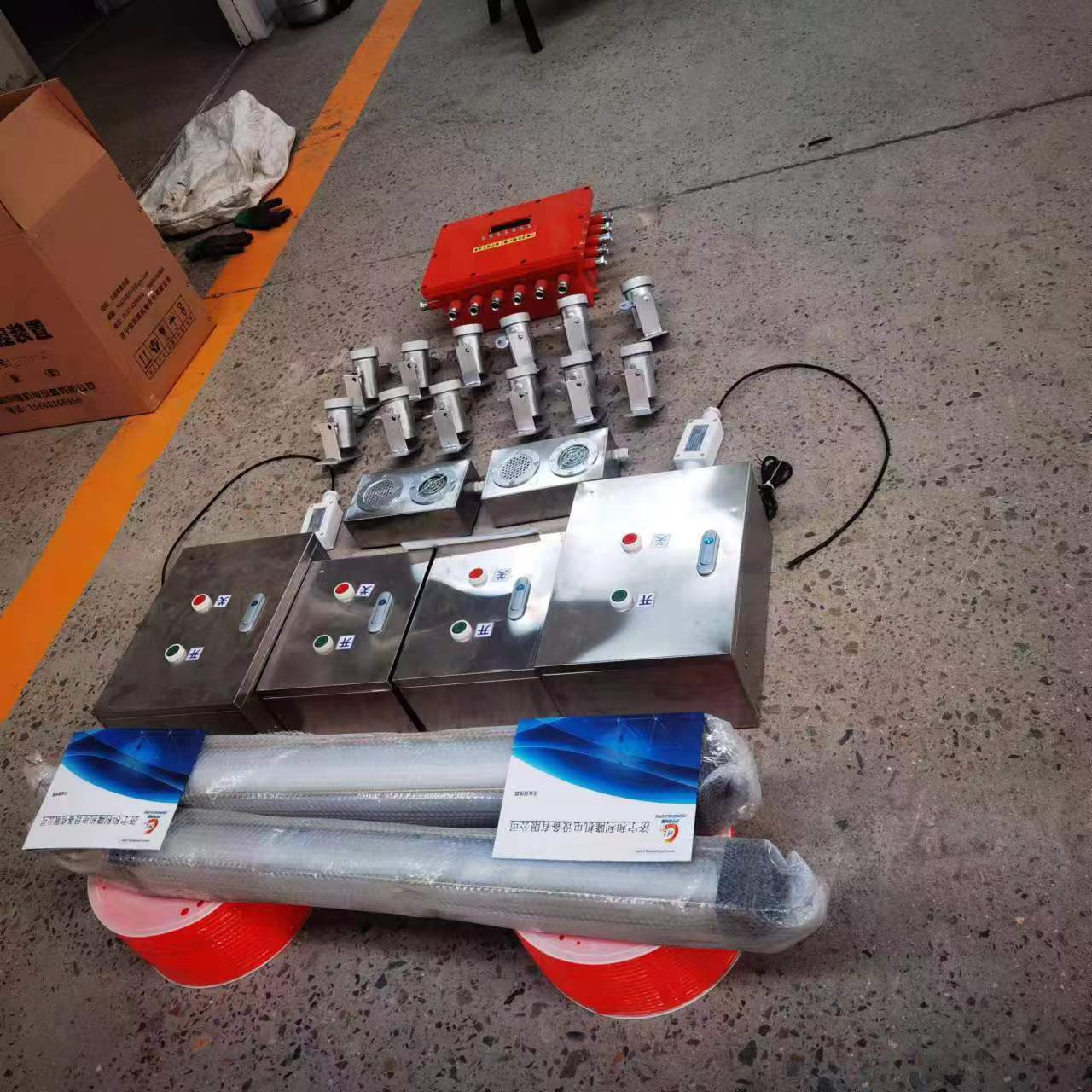

【主要组成】
每套风门中，ZMK127(M)-Z隔爆兼本安型风门控制用电控装置主控箱；
2、GRS12(M)矿用本安型雷达传感器8个；
3、KXB12(M)矿用本安型声光报警器4个；
4、 GUC15(M)矿用本安型位置传感器2个；
5、ZMK - Q气源分配箱2个；
6、DFH(M)矿用本安型电磁阀2个；
7、ZMK127防夹传感器4个；
8、SC100-900气缸及各种气动器件组成2只气缸、10#气管一盘、6#气管1盘，配件1盒；
【工作原理】
在每道门的两端分别安装传感器(按钮、传感器或遥控器),在 风门的两端形成检测器，当行人或车辆由巷道的任一方进入时，传 感器自动检测并为控制设备提供信号，当A门有人经过时，传感器 发生信号，A门动力源起动，打开A风门，同时B门闭锁，A门声 光信号器动作，提示警示语“风门打开，请注意安全”并传承着绿 灯闪烁，B门报警器同时提示“前方风门打开，请您稍候”,并伴有
红灯亮，B门不能打开，符合矿井通风要求，经过设定的时间延时
(可以根据需要进行倒计时显示),A门自动关闭，等到传感器检测
关闭到位后，警示语音及灯关闭。
【主要功能】
控制功能人或车通过风门时，风门自动启闭；具有电气或机械双重闭锁，符合《煤矿安全规程》要求，可完全避免两道风门同时打开；
配有停电泄压功能，在停电情况下，可手动启闭风门。
检测功能
(1)具有按钮、雷达传感器、光控传感器和遥控接收器多类型检测控制模式，方便客户按需选用；
(2)部件均采用高灵敏度、性能可靠，抗干扰性强的传感器检测车辆、人员通过信息。
(3)可实现区分行车方向。
报警指示
具有矿用本安型声光报警器；每一道风门外均配有报警装置， 在行人、车辆通过风门时，发出相应的灯光、语音或数字报警，警示来往人员注意安全。
【技术参数】
1、主要控制部分
(1)矿用隔爆兼本安型风门控制用电控装置主机：额定工作电 压：AC127V,允许电压波动范围10%～25%;额定功率40W;最高
直流工作电压：DC24V;
(2)矿用本安型声光报警器：最高工作电压：DC24V;额定电 流：90mA,音响响度85dB,黑暗中光可见距离60米；提示声音互 锁，具有种：(a)“风门开启，请注意安全”,伴有绿灯亮；(b)“前方风门已开，请稍后”,伴有红灯亮；响度大而清晰。
(3)矿用风门开闭状态传感器：输入电压：DC24V;触点的额定负载容量：10Ma~100mA。传感器与磁铁有效感应距离0~50mm;
(4)矿用本安型红外传感器：输入电压：DC24V;电流90mA;有效距离：0~10m可调。
(5)矿用本安型光控传感器：额定电压DC24V,电流30m A,灵敏度：普通矿灯亮度1200Lx时，在0—5m内能有效感应。
(6)矿用本安型遥控器，遥控距离≤100米。
